Гибка листового металла

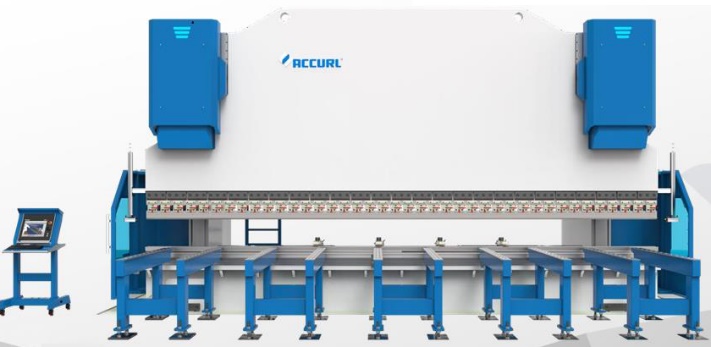

Пресс листогибочный с ЧПУ
Высокоэффективные алгоритмы управления оборудованием оптимизируют цикл работы и минимизируют время настройки. Необходимую конфигурацию приложения можно легко адаптировать с помощью модульной концепции и функций масштабирования. 2D- и 3D-программирование, которое включает автоматический расчет последовательности изгибов и обнаружение столкновений. Полная 3D-настройка станка с несколькими инструментальными станциями, дающая точную информацию о возможностях и работе с ним.
Автоматическая разработка управляющей программы и последовательности гибки с возможностью её корректировки в реальном времени, визуализация процесса гибки с выдачей необходимых инструкций, анализ этапов гибки и графическая симуляция процесса, модуль оптимизации последовательности гибки, автоматическое вычисление размеров развертки, возможность непосредственного задания угла гибки с вычислением параметров примыканий с учетом толщины и свойств материала заготовки, встроенные подпрограммы для ступенчатой гибки по большому радиусу.
Ширина матрицы до 60 мм без регулировки. Рабочая высота матриц 130-140 мм. Автоматическая компенсация высоты. Диапазон измерения 0° - 180°. Идеальный изгиб с самой первой детали. Прямая система измерения угла (без какой-либо калибровки). Возможность гнуть тонколистовые детали (2-4 мм) большими радиусами R25, R30 и на больших матрицах V120, V160. Оснащён комплектом гибочного инструмента с возможностью быстрой переналадки (гидравлический зажим инструмента), универсальные секционированные матрицы; универсальные секционированные пуансоны). Лазерная система активного контроля угла гибки в 3 точках, по краям листа и в середине, для диапазона матриц от V 16 до V160 мм. Независимо от свойств или толщины материала может точно определить угол изгиба с точностью выше 0,1°.
В 2024 г планируется поставка ещё одного листогибочного 6-ти метрового пресса с возможностью встраивания в линию для работы в тандемном режиме с имеющимся листогибочным прессом, что увеличит длину гиба до 12 м.п.
Технические характеристики:
|
Наименование |
Значение |
|
Максимальное усилие, кН |
8000 |
|
Рабочая длина сгиба, мм |
6000 |
|
Максимальный ход, мм |
400 |
|
Глубина зева, мм |
600 |
|
Расстояние стол/балка, мм |
720 |
|
Скорость ускоренного перемещения, мм/сек макс. 180 |
рекомендуется 100 |
|
Скорость рабочего перемещения, мм/сек макс. 10 |
рекомендуется 7 |
|
Скорость возврата, мм/сек макс. 180 |
рекомендуется 100 |
|
Максимальное расстояние от линии гиба до тыльных (задних) упоров по осям X1, Х2, мм |
1000 |
|
Перемещение тыльных (задних) упоров по осям R1, R2, мм |
250 |
|
Точность позиционирования гибочной балки (оси Y1, Y2), мм |
+/- 0,01 |
|
Точность позиционирования упоров по осям: Х1, Х2, Z1, Z2, R1, R2, мм |
+/- 0,1 |
|
Точность угла гибки в контрольных точках (по краям и в середине листа), град |
+/- 0,5 |
|
Ширина стола, мм |
150 |

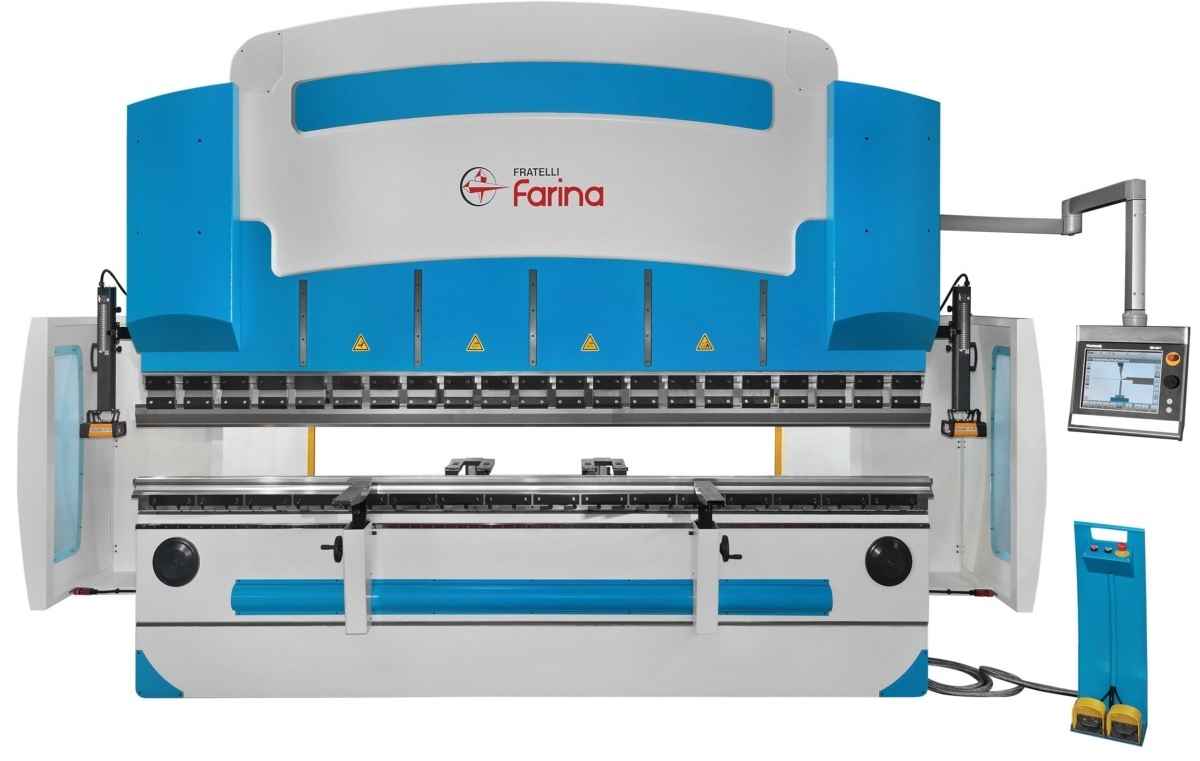

Гидравлический синхронизированный листогибочный пресс Farina PFO PS 250/40
Гидравлический листогибочный пресс Farina PFO PS 250/40 предназначен для гибки листового металла. Операция гибки может выполняться по всей длине либо сегментно. Данный листогибочный пресс основан на трех основных принципах: долговечность машины, эксплуатационная надежность, высокая точность гибки. Размеры рамы машины позволяют свести к минимуму механические отклонения.
Особенности:
- машина управляется удобными для пользователя устройствами с ЧПУ;
- гидравлическая компенсация ближнего света для повышения точности;
- быстроразъемный верхний зажим инструмента;
- пневматический верхний и нижний зажим инструмента;
- гидравлический верхний и нижний зажим инструмента системы Wila с помощью инструментов Wila;
- скользящие и полностью регулируемые передние рычаги на линейных направляющих входят в стандартную комплектацию;
- технология старт-стоп для экономии энергии;
- контроль отклонения рамы, активная компенсация, измерение толщины.
Технические характеристики:
|
Наименование |
Значение |
|
Вылет, мм |
500 |
|
Длина гиба, мм |
4100 |
|
Рабочий ход, мм |
275 |
|
Рабочее усилие, т |
250 |
|
Расстояние между стойками, мм |
3600 |
|
Расстояние стол/ползун, мм |
525 |
|
Мощность двигателя, кВт |
18,5 |
|
Скорость вниз, мм/с |
150 |
|
Скорость подхода, мм/с |
90 |
|
Скорость возврата, мм/с |
90 |
|
Габаритные размеры (ДхШхВ) |
5050х2070х3185 |
|
Вес, кг |
25000 |

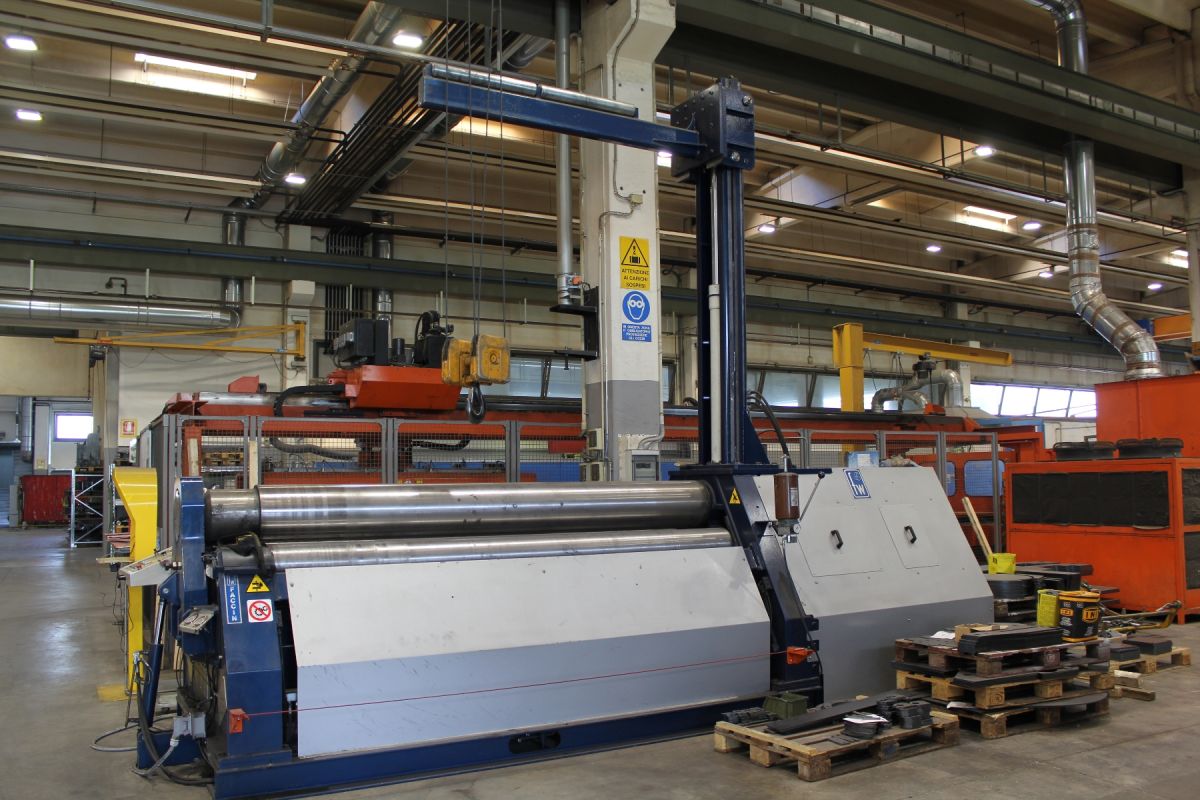

4-валковый гибочный станок 4 HEL-3134
4-валковый гибочный станок 4 HEL-3134 – это наиболее точная и простая машина с полным предварительным изгибом. Высокотехнологичные и инновационные гибочные валки 4HEL обеспечивают высокую производительность: в 3-4 раза выше, чем у традиционных гибочных валков в форме пирамиды. Используемый как ориентир для выравнивания, такой валок обеспечивает мгновенное и точное центрирование листа. Кроме того, лист остается зажатым между двумя центральными валками, что позволяет избежать случайного проскальзывания. Это не только оптимизирует операции по подгибу и вальцовке, но и позволяет добиться более безопасной и точной обработки с возможностью полного управления одним оператором. Также имеется предохранительное устройство для обеспечения безопасности.
Особенности:
- закаленные валки;
- высокая поверхностная прочность;
- центральные валки с гидравлическим приводом и осевым независимым редуктором;
- гидравлическая защита от перегрузки;
- регулировка предварительного изгиба для устранения плоских пятен;
- электрическая передвижная консоль управления на колесах с программируемым интерфейсом и автоматическим обучением;
- память практически не ограничена на жестком диске;
- программируемые формы;
- многорадиусная гибка;
- овальная гибка;
- цилиндрическая гибка.
Технические характеристики:
|
Наименование |
Значение |
|
Диаметр верхнего вала, мм |
340 |
|
Диаметр зажима, мм |
320 |
|
Диаметр боковых валков, мм |
245 |
|
Максимальная толщина листа, мм |
18 |
|
Максимальная ширина листа, мм |
3050 |
|
Предварительный изгиб, мм |
13 |
|
Минимальный радиус гиба, мм |
210 |
|
Мощность двигателя, кВт |
15 |
|
Габаритные размеры, (ДхШхВ), |
7350х9000х4563 |
|
Вес, кг |
18,800 |
4-валковый гибочный станок 4 HEL-1222
Гидравлический листогибочный пресс Farina PFO PS 250/40 предназначен для гибки листового металла. Операция гибки может выполняться по всей длине либо сегментно. Данный листогибочный пресс основан на трех основных принципах: долговечность машины, эксплуатационная надежность, высокая точность гибки. Размеры рамы машины позволяют свести к минимуму механические отклонения.
Особенности:
- машина управляется удобными для пользователя устройствами с ЧПУ;
- гидравлическая компенсация ближнего света для повышения точности;
- быстроразъемный верхний зажим инструмента;
- пневматический верхний и нижний зажим инструмента;
- гидравлический верхний и нижний зажим инструмента системы Wila с помощью инструментов Wila;
- скользящие и полностью регулируемые передние рычаги на линейных направляющих входят в стандартную комплектацию;
- технология старт-стоп для экономии энергии;
- контроль отклонения рамы, активная компенсация, измерение толщины.
Технические характеристики:
|
Наименование |
Значение |
|
Диаметр верхнего вала, мм |
205 |
|
Диаметр зажима, мм |
195 |
|
Диаметр боковых валков, мм |
145 |
|
Максимальная толщина листа, мм |
16 |
|
Максимальная ширина листа, мм |
1250 |
|
Минимальный радиус гиба, мм |
105 |
|
Мощность двигателя, кВт |
15 |
|
Габаритные размеры, (ДхШхВ), мм |
4750х1600х1400 |
|
Вес, кг |
6300 |
Станок для изготовления шнековой спирали ГП-60Т
Многофункциональный гидравлический пресс консольный малогабаритный используется для выполнения технологических операций штамповки: вырубка, пробивка, обрезка, гибка, вытяжка, чеканка и формовка. Позволяет производить спирали разного диаметра и толщины любой геометрии, а также любой марки стали по согласованным техническим условиям.
Оборудование оснащено современным ЧПУ управлением и программным обеспечением, которое позволяет соблюдать точную повторяемость и идеальную геометрию витков. Удобный доступ к рабочей зоне с четырех сторон, благодаря С-образной форме пресса. Автоматический и полуавтоматический режимы работы. Переключение режимов происходит двухпозиционным переключателем. Управление ходом ползуна осуществляется при помощи педали или при нажатии одновременно двух кнопок на лицевой панели (для безопасности).
Технические характеристики:
|
Наименование |
Значение |
|
Толщина обрабатываемого листа, мм |
2-32 |
|
Наружный диаметр витка, мм |
не ограничен |
|
Максимальная высота реборды, мм |
550 |
|
Максимальное давление в гидросистема, мПа |
25 |
|
Номинальное усилие пресса, т |
60 |
|
Максимальное кратковременное усилие, т |
67 |
|
Потребляемая мощность, кВт |
15 |
|
Габаритные размеры пресса (ДхШхВ), мм |
2950х1150х1200 |
|
Габаритные размеры блока управления (ДхШхВ), мм |
1000х800х1650 |
|
Масса установки в сборе, кг |
4900 |
